產品介紹

  備用電源自投裝置作為提高供電可靠性的一種有效手段,在變電站及電力系統中得到廣泛應用。隨著供電系統的發展，現在的供電方式已不完全采用固定的雙電源進線和單母分段做為唯一的供電方式，取而代之的往往采用多進線多段母線供電方式，傳統的備用電源自投由于受裝置固定設計方案的影響，在實際應用中存在嚴重的局限性。鑒于現狀，我公司根據供電方式發展的需要，研制出一種新型的智能備用電源自投裝置，裝置引入了"邏輯庫"的設計思想,內部集成了大量的邏輯模塊,可根據實際應用進行靈活組態，裝置根據組態的不同而自動配置定值,可同時投入多種備自投方式,并自動識別系統運行方式,選擇相應的備自投方案。

使用范圍

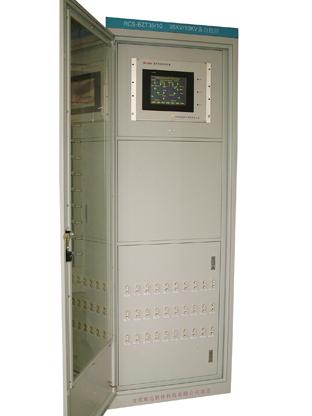

備用電源自投組合控制屏適用于多電源進線、多母線分段等復雜的供電系統，在普通的備用電源自投裝置無法實現自投功能的方案，整個邏輯完全可以按用戶的要求設計；

主要功能

■  多種自投方式自動跟蹤

■  多種自投方式自動切換

■  具備多路電源防誤操作閉鎖功能

■  動態監視各種運行狀態

■   各種參數現場隨意設定

■  帶過負荷聯切

■  遙測采集和計算（PT數量和CT數量可選）

■  遙信采集（多路DI：24Vdc/110Vdc/220Vdc可選）

■  遙控輸出（多路DO：250Vac/5A）

■  支持GPS脈沖對時及通信對時

■  通信（RS-485， 10M/100M以太網）

■  支持MODBUS RTU等多種國際標準規

■  多門限值及多種告警方式可選的參數越線告警功能

■  接線原理圖因不同工程而異
