概述

該產品是采用32位DSP（2812F）作為主控制的，并采用雙CPU工作，將微機保護技術用于電網消弧裝置，利用DSP的快速、準確的數據處理能力實現傅立葉分析，其選相準確。通過對PT三相電壓及頻率，并結合系統母線三相電壓，對電網各種接地狀態能快速分析，準確地辨出：電網弧光接地、過渡過程及單相金屬接地。裝置將微機保護技術應用到弧光接地系統中，該裝置具有兼容性高，可用于各種消弧裝置的控制。

性能和結構特點

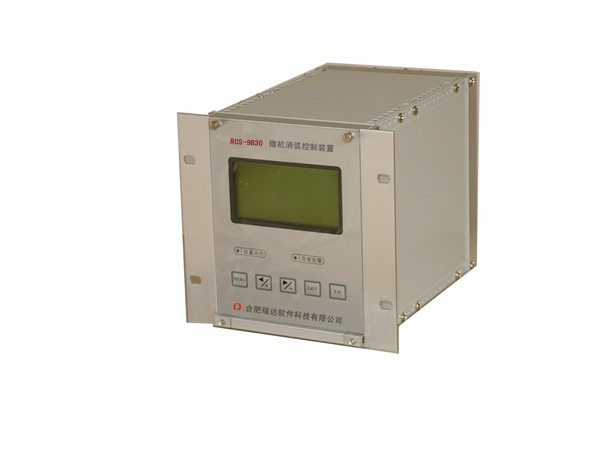

1.系列型號：RCS-9830（老款）

2.裝置采用雙CPU工作，主CPU采用32位DSP為核心，輕觸按鈕；

3.精確采集電壓參數；

4.時刻監視系統狀態，對出現的異常運行狀態（弧光接地、金屬接地、PT斷線等）做出準確的判斷；

5.裝置的所有功能按用戶要求均可設定；

6.同時具有工業標準RS-485通訊接口和CAN總線；

7.具有極強的抗電磁干擾能力，適合在強電磁干擾的復雜環境中使用；

8.模塊化結構設計，精鋁合金外殼，嵌入式安裝方式，插拔式接線。

工作原理

該數字式消弧控制裝置由測量、監視、控制、輸入、輸出、通訊接口和電源等部分組成。

1.測量部分由精密小型互感器（輸入0－270V）及前置信號處理電路構成，從中獲取電壓實時數據；

2.控制部分以32位DSP為核心，顯示及人機接口設有獨立的CPU控制；

3.輸出量全為無源繼電器觸點（220V5A）；

4.通訊接口采用開放的主從方式半雙工CAN總線/RS485接口，通訊速率為1200－19200，用于向上位機實時傳送測量數據

  和狀態量；

5.電源部分采用高頻開關電源降壓，使得更加節能，更能適應各種不同的電源電壓環境。為了提高系統的可靠性、穩定性，內部

   裝有高穩定度基準源，采用軟硬件冗余等容錯技術；為了提高整機的抗干擾能力，采取了多項電磁兼容保護措施，確保在惡劣

   的工作環境下可靠工作。
