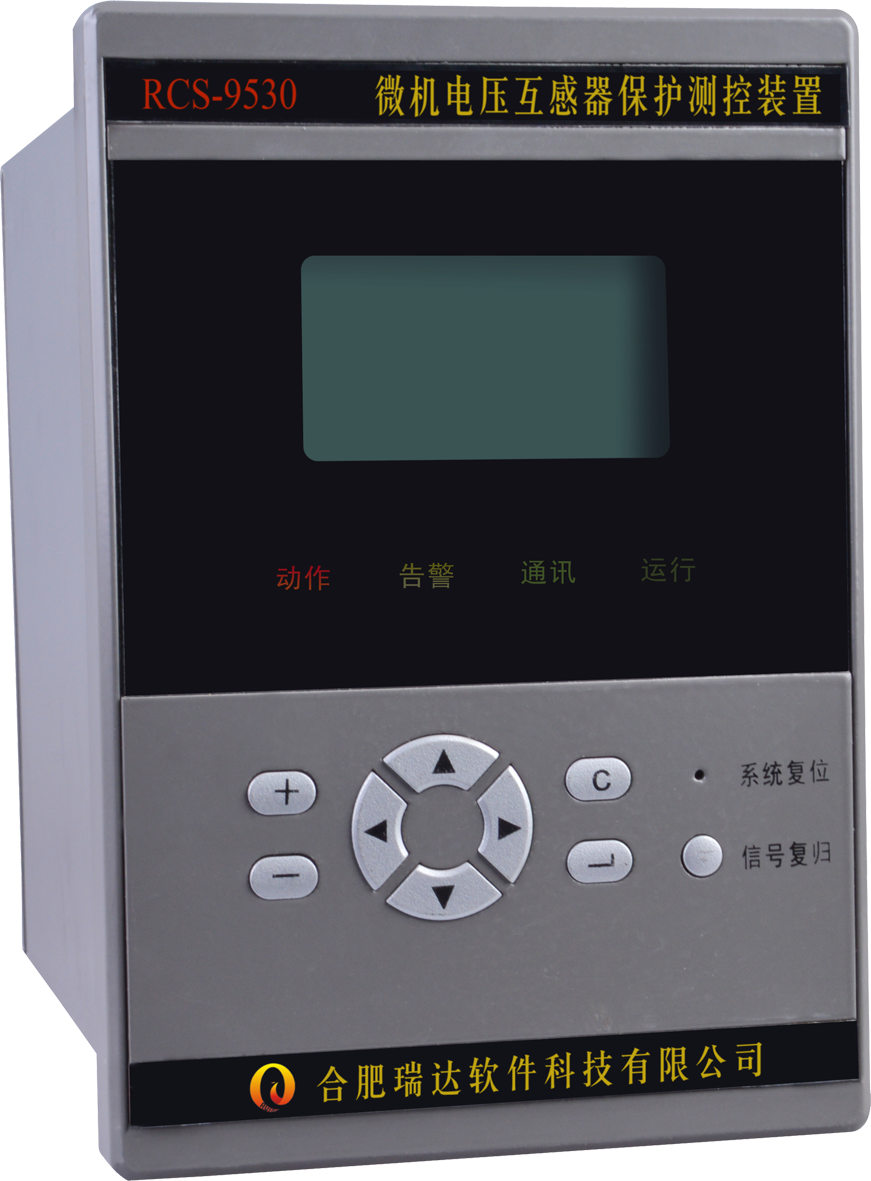

該產品采用高性能嵌入式32位DSP微處理器和高精度12位和16位數據采集系統，具備強大的數據處理能力，集成電路采用工業品或軍品，穩定性、可靠性高。全漢化液晶顯示，信息詳細直觀、操作、調試方便。

裝置電源按交直流設計，為用戶的電源選擇提供方便。完善的軟硬件自檢功能和免調節電路設計，安裝調試更簡單。友好的人機接口，提供豐富的指示燈信號及圖形化液晶面板，運行信息一目了然，減輕運行維護負擔。裝置集保護、遙信等功能于一體,工業級RS-485總線網絡，組網經濟、方便，可直接與微機監控或保護管理機聯網通訊。高標準電磁兼容性能，標準機箱設計，滿足惡劣環境下安裝的苛刻要求。

本產品將微機技術用于電網消諧，利用計算機快速、準確的數據處理能力實現傅立葉分析，其選頻準確。通過對PT三相電壓及開口三角電壓的采集，對電網諧振時的種種頻率成份能快速分析，準確地辨出：?jiǎn)蜗嘟拥�、過渡過程、電網諧振。如果是諧振，根據不同頻率，計算機發出不同的指令使不同的消諧電路投入，實現快速消諧，經實際運行證明本裝置對連續0~300Hz諧振均判斷準確，動作迅速，較完善地解決了電力系統中電網的諧振問題。并能存儲記錄諧振的次數及諧振頻率，如果是系統接地則報警�？蓮V泛適用于發電廠、變電站及鋼鐵、煤炭、石油化工等大型廠礦企業的電力系統。

性能

1.以32位DSP為核心，輕觸按鈕操作；

2.精確采集電壓等參數；

3.所有參數均采用數字化調整，摒棄了常規用電位器的模擬調整方法，提高了整機的可靠性和穩定性；

4.具有極強的抗電磁干擾能力，適合在強電磁干擾的復 雜環境中使用；

工作原理

全頻段恒流二次消諧由測量、監視、控制、輸入、輸出、通訊接口和電源等部分組成。

（1）測量部分由精密小型互感器（輸入0－270V）及前置信號處理電路構成，從中獲取電壓實時數據；

（2）輸出量全為無源繼電器觸點（220V 5A）；

（3）通訊接口采用開放的主從方式半雙工RS485接口，通訊速率為9600，用于向上位機實時傳送測量數據和狀態量；

（4）電源部分采用高頻開關電源降壓，使得更加節能，更能適應各種不同的電源電壓環境。為了提高系統的可靠性、穩定性，             內部裝有高穩定度基準源，采用軟硬件冗余等容錯技術；為了提高整機的抗干擾能力，采取了多項電磁兼容保措施， 確保在惡劣的工作環境下也能安全工作。
