概述

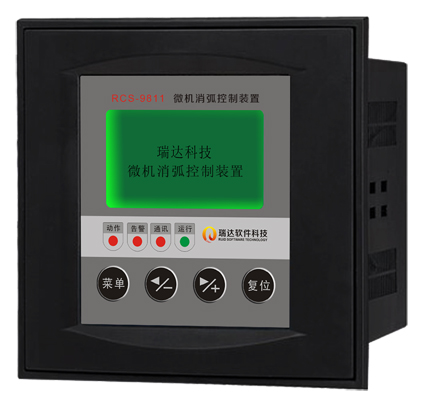

裝置采用16位高可靠性工業級單片機為主體，集成電路采用工業品或軍品，穩定性、可靠性高。全漢化液晶顯示，信息詳細直觀、操作、調試方便。保護裝置可長期安全工作于-10℃～+55℃環境中，帶時間信息的動作事件記錄，且掉電保持。裝置將微機保護技術應用到弧光接地系統中，該裝置具有兼容性高，可用于各種消弧裝置的控制。

性能

1. 以16位單片機為核心，輕觸按鈕操作；

2. 精確采集電壓參數；

3. 時刻監視系統電壓，對出現的電壓異常（弧光接地、金屬接地、PT斷線等）做出準確的判斷并輸出報警；

4. 具有工業標準RS-485通訊接口；

5. 輸入量為無源觸點，輸出量為繼電器輸出的無源觸點；

6. 所有參數均采用數字化調整，摒棄了常規用電位器的模擬調整方法，提高了整機的可靠性和穩定性；

7. 具有極強的抗電磁干擾能力，適合在強電磁干擾的復雜環境中使用；

8. 模塊化結構設計，精鋁合金外殼，嵌入式安裝方式，插拔式接線端子，結構緊湊，安裝維護十分方便；

9.裝置對弧光接地、金屬接地、PT斷線等均能可靠報警。

工作原理

微機消弧裝置由測量、監視、控制、輸入、輸出、通訊接口和電源等部分組成。

(1) 測量部分由精密小型互感器（輸入0－270V）及前置信號處理電路構成，從中獲取電壓實時數據；

(2) 輸出量全為無源繼電器觸點（220V 5A）；

(3) 通訊接口采用開放的主從方式半雙工RS485接口，通訊速率為9600，用于向上位機實時傳送測量數據和狀態量；

(4) 電源部分采用高頻開關電源降壓，使得更加節能，更能適應各種不同的電源電壓環境。為了提高系統的可靠性、穩定性，內部裝有高穩定度基準源，采用軟硬件冗余等容錯技術；為了提高整機的抗干擾能力，采取了多項電磁兼容保護措施，確保在惡劣的工作環境下也能安全工作。
