RCS-9500系列智能二次消諧裝置簡介

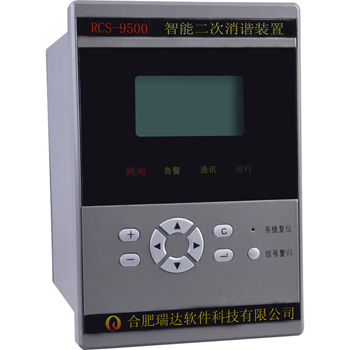

RCS-9500系列智能二消諧裝置將微機技術用于電網消諧，利用計算機快速、準確的數據處理能力實現傅立葉分析，其選頻準確。通過對PT三相電壓及開口三角電壓的采集，對電網諧振時的種種頻率成份能快速分析，準確地辨出：?jiǎn)蜗嘟拥�、過渡過程、電網諧振。如果是諧振，根據不同頻率，計算機發出不同的指令使不同的消諧電路投入，實現快速消諧，經實際運行證明本裝置對連續0~300Hz諧振均判斷準確，動作迅速，消諧元件采用恒流原理,提高消諧可靠性,較完善地解決了電力系統中電網的諧振問題。并能存儲記錄諧振的次數及諧振頻率，如果是系統接地則報警�？蓮V泛適用于發電廠、變電站及鋼鐵、煤炭、石油化工等大型廠礦企業的電力系統。(下圖為RCS-9530)
主要功能
● 0-300HZ的諧振可準確判斷，快速投入恒流的消諧元件
● 測量顯示電壓互感器各種參數(三相電壓、零序電壓)
● 準確記錄異常狀態下的各種參數(三相電壓、零序電壓)
● 對電壓互感器的各種異常狀態可準確判斷并告警（過壓、接地、低壓、PT斷線、諧振）可選擇通過信號輸出接點
● 電源異常輸出信號接點
● 各種諧振及電壓互感器異常參數現場可調整
● 具有電壓互感器保護測控功能
● 具備后臺對時功能
RCS-9500智能二次消諧裝置接線原理圖(下圖為RCS-9530)
|
